蒸汽鍋爐用什么傳感器進行水位報警？如何確定蒸汽鍋爐房的高度

蒸汽鍋爐設置有完善的安全保護裝置，如水位監測，溫度監測以及壓力監測。用水位傳感器可以實時監測控制鍋爐水位，蒸汽鍋爐用什么傳感器進行水位報警？如何確定蒸汽鍋爐房的高度？鍋爐廠家楊工為您介紹.

一、蒸汽鍋爐水位傳感器種類

鍋爐水位儀表按其工作原理可分為：差壓式、電極式、電感式、磁動式、水銀開關式等。

1、蒸汽鍋爐差壓式水位儀表

是根據流體靜力學，由被測對象液柱的靜壓力，就可判斷水位的高低，而靜壓力可用差壓變送器把它檢測出來，當液體密度恒定時，測出差壓就可知道水位高度，而與液體容積無關。

2、蒸汽鍋爐電極式水位儀表

電極式水位儀表是利用鍋爐汽包內的水與蒸汽導電率性能差異極大的原理，將水位的變化通過電極轉換成電阻的變化，而將水位信號傳送至顯示儀表進行測量和顯示，該型儀表都兼有高低水位報警功能，有的還可進行給水泵的自動啟?？刂?。

3、蒸汽鍋爐電感式水位儀表

該型儀表由水位傳感器和顯示儀表兩部份組成，鍋爐汽包內的水位升降時，被傳感器中的浮球所感受，使浮球上的鐵芯改變?cè)陔姼芯€圈中的位置，因而改變了電感量，顯示儀表接受線圈電感量的變化，經過電子放大電路，按順序推動相應的指示燈顯示電路，由儀表面板上的指示燈顯示鍋爐汽包內相應的水位高低。當汽包水位越限時，儀表可發出聲光報警信號。有的產品則用表頭顯示水位。

4、蒸汽鍋爐磁動式水位儀表

該型儀表由浮球水位傳感器和顯示控制器兩部份組成，在水位傳感筒內置有一不銹鋼浮子，在浮子內部固定有一永久磁鋼，浮子在傳感筒內隨鍋爐水位同步升降，磁場力作用于筒外干簧管開關陣或翻柱顯示器；對于干簧管開關陣中可有開關信號輸出。翻柱顯示器則在磁力的作用下，推動磁翻柱翻轉180°由于磁翻柱由兩色的兩個半圓柱組成的圓柱體，所以翻轉180°后，朝向翻柱顯示器外的會改變顏色，則兩色交界處即是水位的高度。

5、蒸汽鍋爐水銀開關式水位控表
在一些老的鍋爐上仍有應用，但其屬于淘汰產品，故不提倡選用。

電極式液位傳感器,產品執行標準為GB/T13638--92,筒體為無縫鋼管，電極為不銹鋼棒材，電極與筒體之間的絕緣采用聚四氟乙烯材料。本傳感器適用于額定工作壓力不大于2.5MPa,溫度不大于250℃的蒸汽鍋爐上。

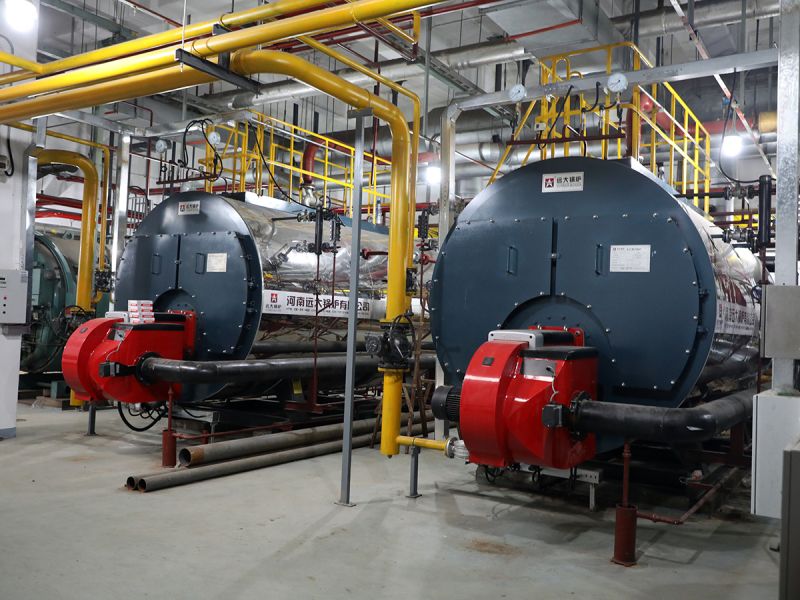

二、蒸汽鍋爐房的高度

蒸汽工業鍋爐房的高度取決鍋爐的高度，由于有鍋爐煙囪的原因，要確定好鍋爐擺放位置，根據規定，

“新建鍋爐的煙囪高度周圍半徑200m范圍內有建筑物時，其煙囪高度應高出建筑物3m”，一般是在鍋爐進入鍋爐房后封頂，房頂距鍋爐本體也就3-5米的距離。

以上介紹了蒸汽鍋爐水位傳感器種類及鍋爐房高度，為了確保鍋爐運行安全以及使用安全，用戶要去正規的鍋爐廠家采購安全的鍋爐，并且嚴格執行國家相關標準，合理搭建鍋爐房，保證鍋爐運行安全。
